🔌 Hardware Connection — 하드웨어 연결 가이드

메인 1줄 디바이스를 선택하고 다운받거나 컴파일한 파일을 개발보드에 업데이트하고 AT명령들을 시험할 수 있는 하드웨어 연결 상태를 설명합니다.



















📦 필요한 준비물 (What You Need)

ESP-AT 테스트를 위해 다음 하드웨어가 필요합니다:

• 🖥 ESP32 개발 보드 – AT 펌웨어 실행용
• 🔌 USB 케이블 – ESP32 ↔ PC 연결 (펌웨어 다운로드 & 로그 출력)
• 🔄 USB-TTL 컨버터 + USB 케이블 – AT 명령 송수신용
• 🧵 점퍼 와이어 – 컨버터 ↔ ESP32 보드 연결 (TX/RX, 필요 시 RTS/CTS)

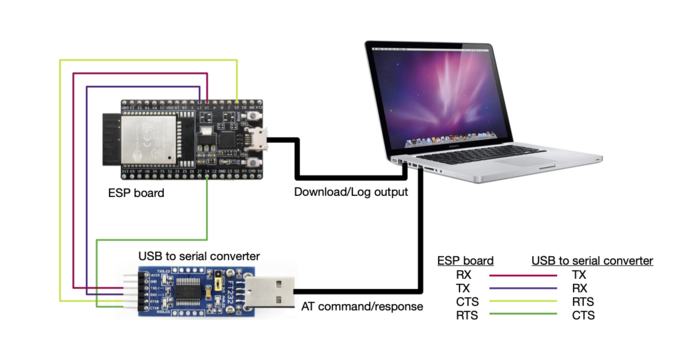

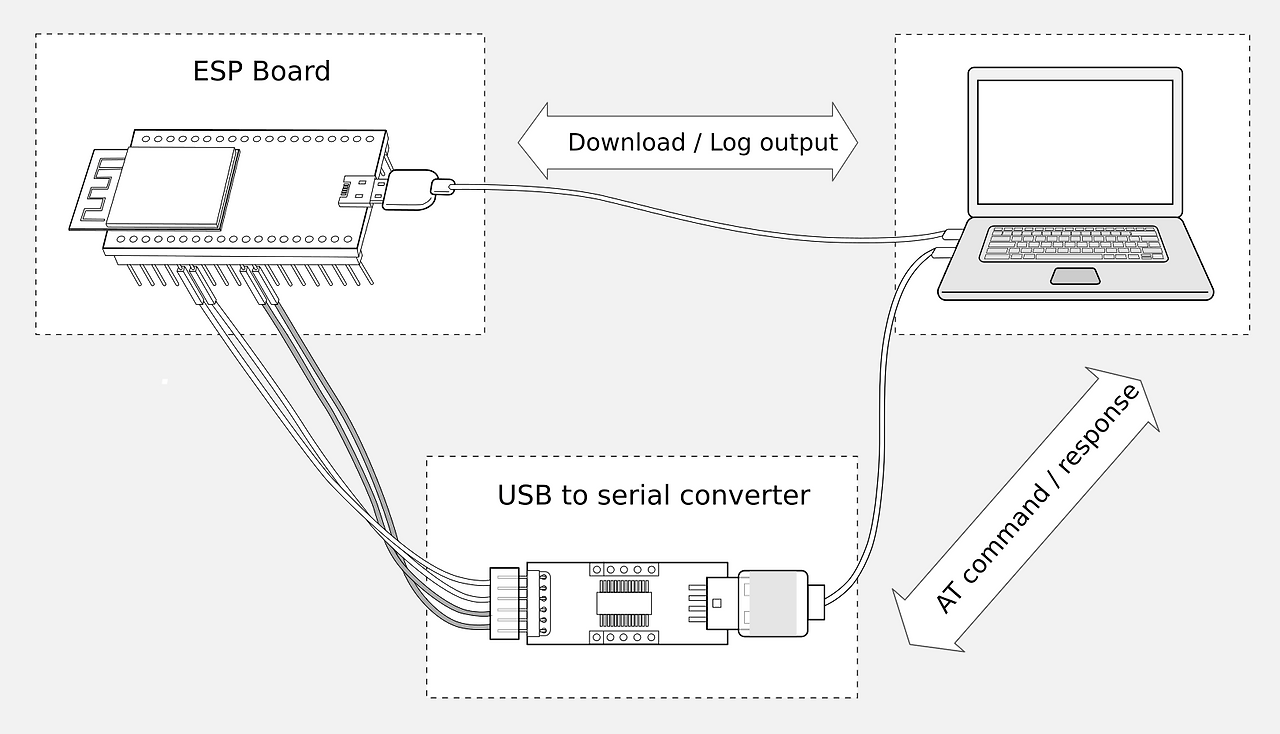

🔗 UART 포트 구성 및 연결 방식

ESP32는 두 개의 UART 포트를 사용합니다:

• UART0 – 펌웨어 다운로드 & 로그 출력
• UART1 – AT 명령 송수신

기본 통신 속도: 115200 baud













📍 ESP32-WROOM-32 연결 예시

역할	ESP32 핀	연결 대상
다운로드/로그	UART0 – GPIO3 (RX), GPIO1 (TX)	↔ PC (TX↔RX)
AT 송수신	UART1 – GPIO16 (RX), GPIO17 (TX), (옵션) GPIO15 (CTS), GPIO14 (RTS)	↔ USB-TTL 컨버터







💡 TIP:

• USB 케이블만으로 UART0 연결이 가능해 펌웨어 다운로드 & 로그 확인이 바로 가능합니다.
• CTS/RTS는 하드웨어 흐름 제어가 필요할 때만 연결해도 됩니다.







🧩 다른 ESP32 계열 모듈 주의점

ESP32-S2, ESP32-C3 등 다른 시리즈의 경우 핀 아웃이 다를 수 있으니 반드시 해당 데이터시트를 확인하세요.













📝 요약

• 📦 준비물 확보: 보드, USB 케이블, TTL 컨버터, 점퍼
• 🔗 포트 이해: UART0(펌웨어/로그), UART1(AT 송수신)
• ⚠ 연결 유의: TX↔RX, CTS/RTS는 선택
• 📄 핀맵 확인: 모델별 문서 참고 필수











참고문헌

마무리5

https://docs.espressif.com/projects/esp-at/en/latest/esp32/Get_Started/Hardware_connection.html

Hardware Connection - ESP32 - — ESP-AT User Guide latest documentation
