하드웨어를 개발하다 보면 통신을 필수 지요.
간단히 USB에 연결하여 I2C와 UART GPIO등을 제어할 수 있는 칩이 있어 소개하고자 합니다.
마이크로 칩에서 제조한 MCP2221에요.
https://www.microchip.com/wwwproducts/en/MCP2221
MCP2221 - USB Bridge
Development Environment Demo & Evaluation Boards MCP2221 Breakout Module ( ADM00559 ) The MCP2221A Breakout Module is a development and evaluation platform comprised of a single DIP form factor board. The provided supporting software demonstrates the capab
www.microchip.com
자세한 자료는 링크에서 확인하시면 됩니다.
여기서는 간단 설명만 드릴께요.
USB 2.0 Full-Speed(12 Mb/s) 를 지원해요.
USB Driver와 윈도우용 DLL도 있고, 안드로이드 앱도 있어요.

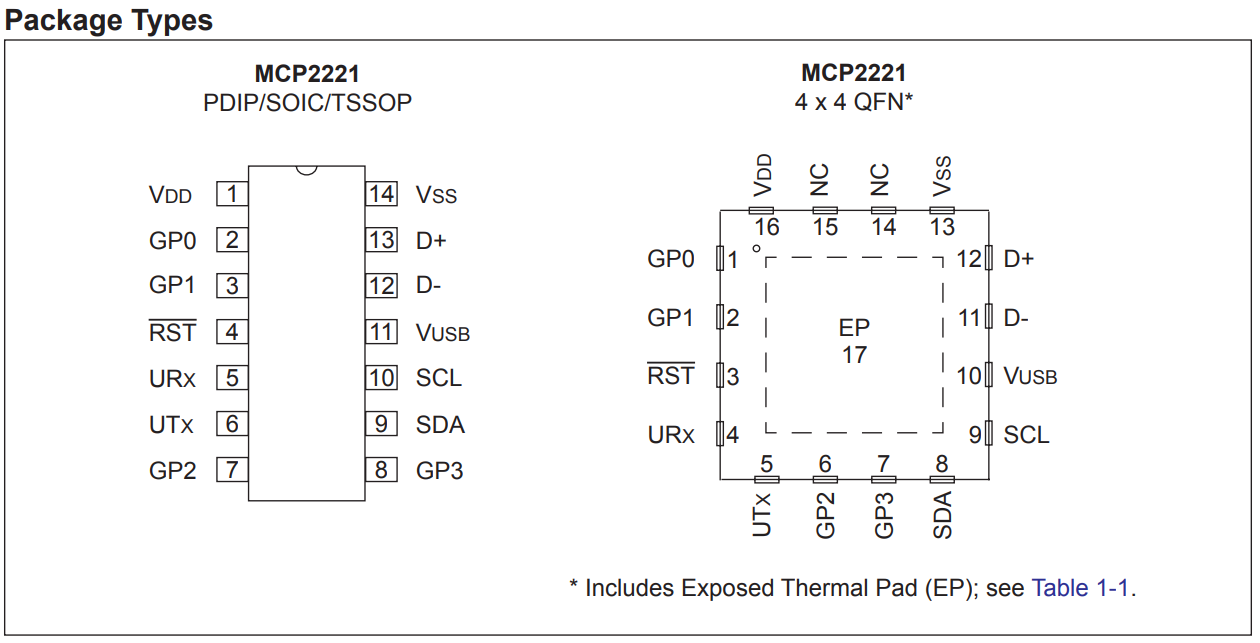

USB와 연결되어 I2C , UART, GPIO가 있어요. GPIO는 ADC나 DAC로 사용하여나 입력 출력을 바꿀수 있어요.
똑똑한 칩이네요.

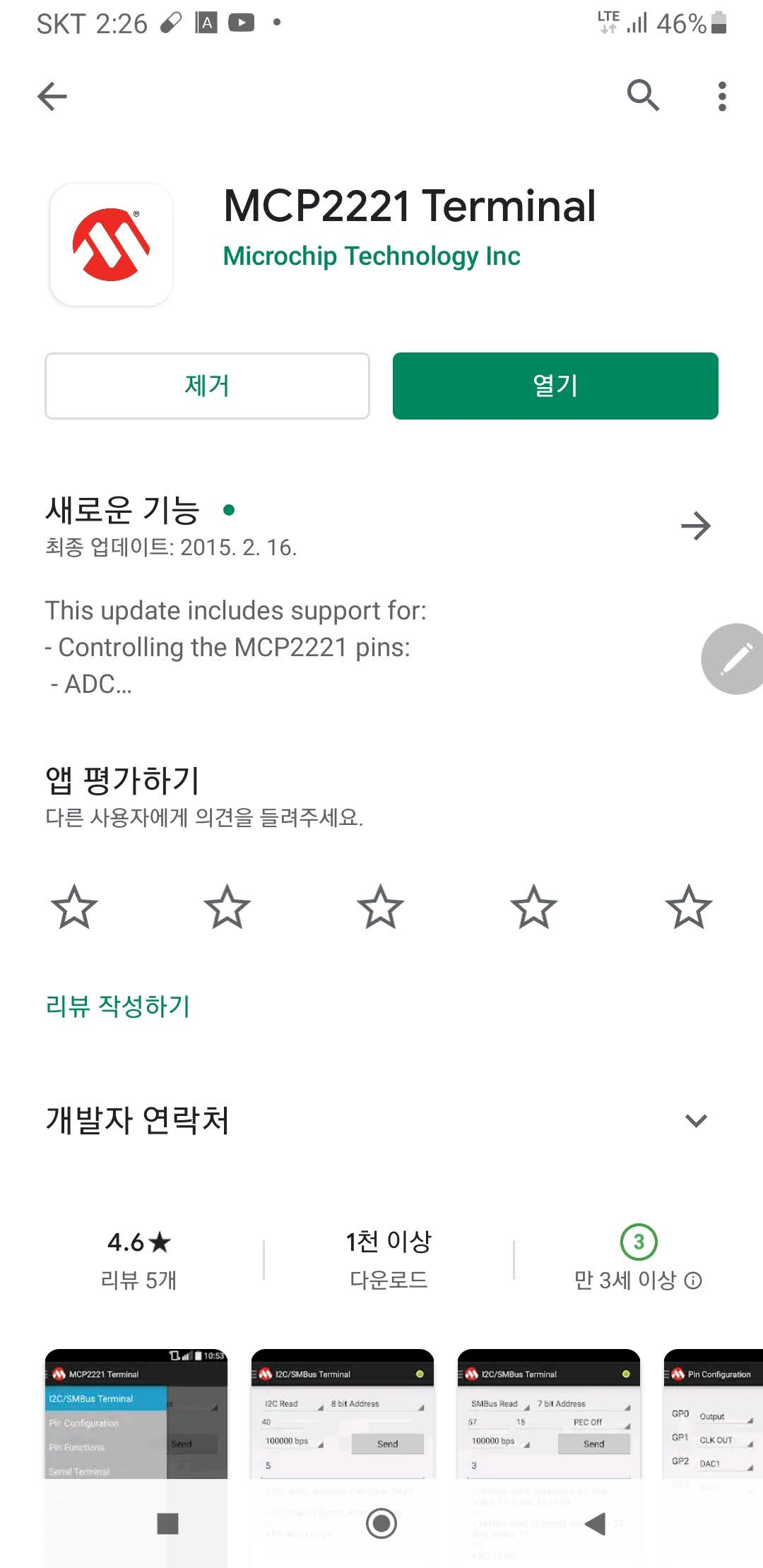

안드로이드 어플을 살펴 볼께요.
플레이스토어에서 "MCP2221 Terminal"로 검색하시면 됩니다.

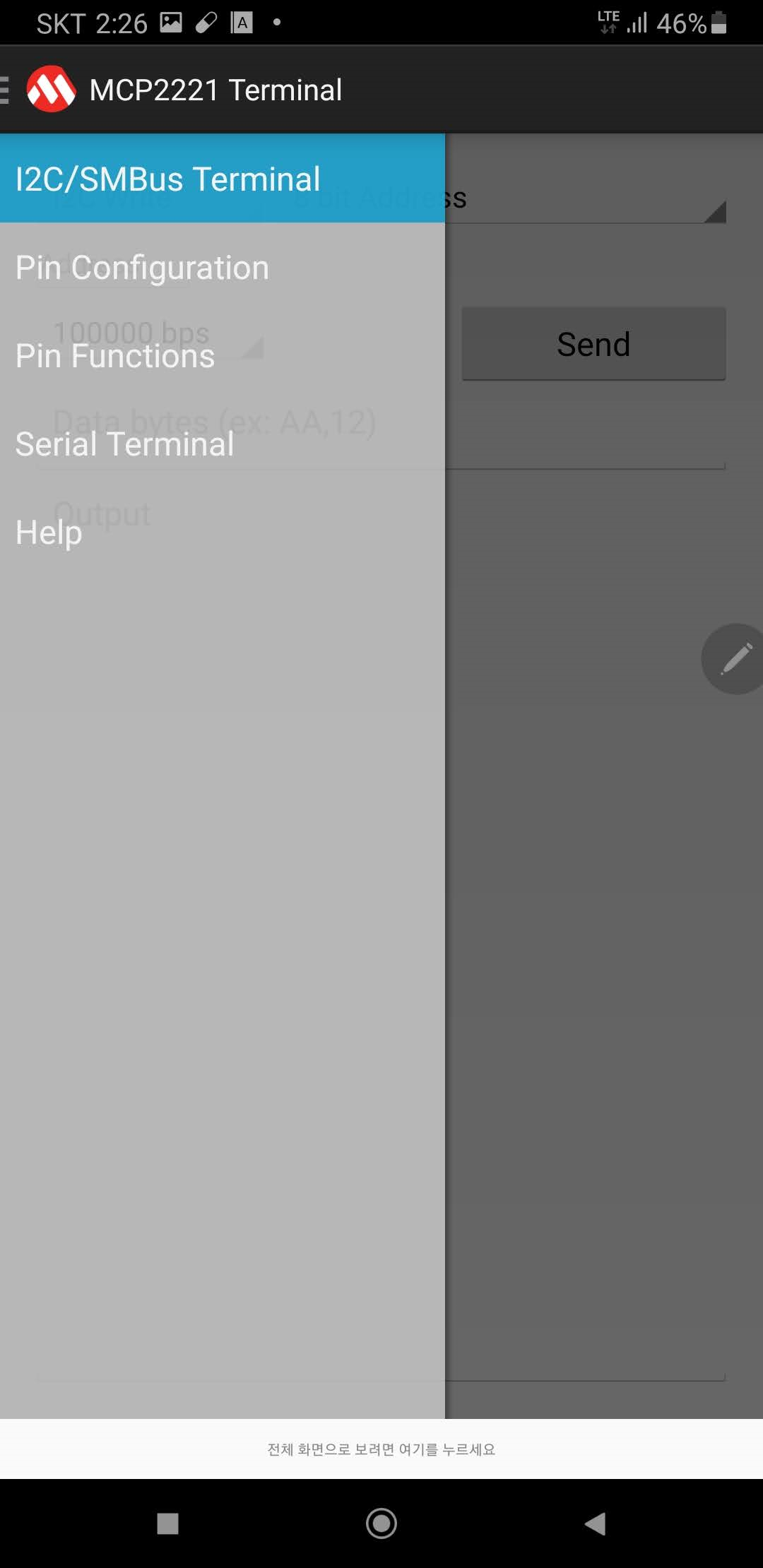

앱에서 할 수 있는 일은 여러가지가 있어요.
1. I2C보내고 받을 수 있어요. Address와 Data 바꿀수 있어요.
2. 핀 설정이에요. 입출력 ADC, DAC등 기능을 바꿀수 있어요.
3. 핀에 설정된 기능으로 출력(DAC, DO)을 내보내거 입력(ADC, DI) 받을 수 있어요.
4. 시리얼 터니널 UART통신을 할 수 있어요.
여러가지를 개발하는 입장에서는 많이 써먹을 듯 해요.
2천원 3천원 정도 한다네요.

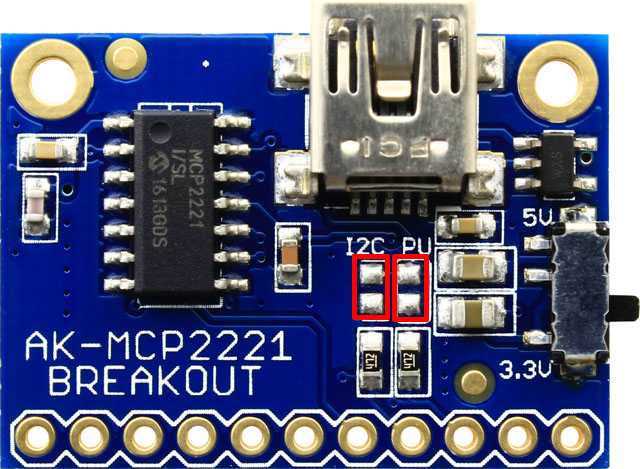

USB커넥터를 포함한 모듈로 판매하는 제품이 몇개 있어요.
https://www.artekit.eu/doc/guides/ak-mcp2221/
Artekit AK-MCP2221 Breakout | Artekit Labs Tutorials
Communication Products Artekit AK-MCP2221 Breakout Everything you need to know about the Artekit AK-MCP2221 Breakout board. Introduction The Artekit AK-MCP2221 Breakout board is a do-it-all, USB bridge-to-I2C/UART/GPIO. The AK-MCP2221 breakout board is a
www.artekit.eu
https://learn.adafruit.com/circuitpython-libraries-on-any-computer-with-mcp2221
CircuitPython Libraries on any Computer with MCP2221
Wouldn't it be cool to drive a tiny OLED display, read a color sensor, or even just flash some LEDs directly from your computer? Sure you can program an Arduino or Trinket to talk to these devices and your computer, but why can't your computer just talk to
learn.adafruit.com
https://www.electronics-lab.com/mcp2221-hid-library/
MCP2221 HID Library - Electronics-Lab
Zak’s Electronics Blog published a new library and breakout board for MCP2221 USB to UART interface IC:...
www.electronics-lab.com
국내 판매 사이트
http://vctec.co.kr/product/search.html?banner_action=&keyword=mcp2221
### 가치창조기술 온라인 쇼핑몰에 오신 것을 환영합니다! ###
본 결제 창은 결제완료 후 자동으로 닫히며,결제 진행 중에 본 결제 창을 닫으시면 주문이 되지 않으니 결제 완료 될 때 까지 닫지 마시기 바랍니다.
vctec.co.kr
